Ana

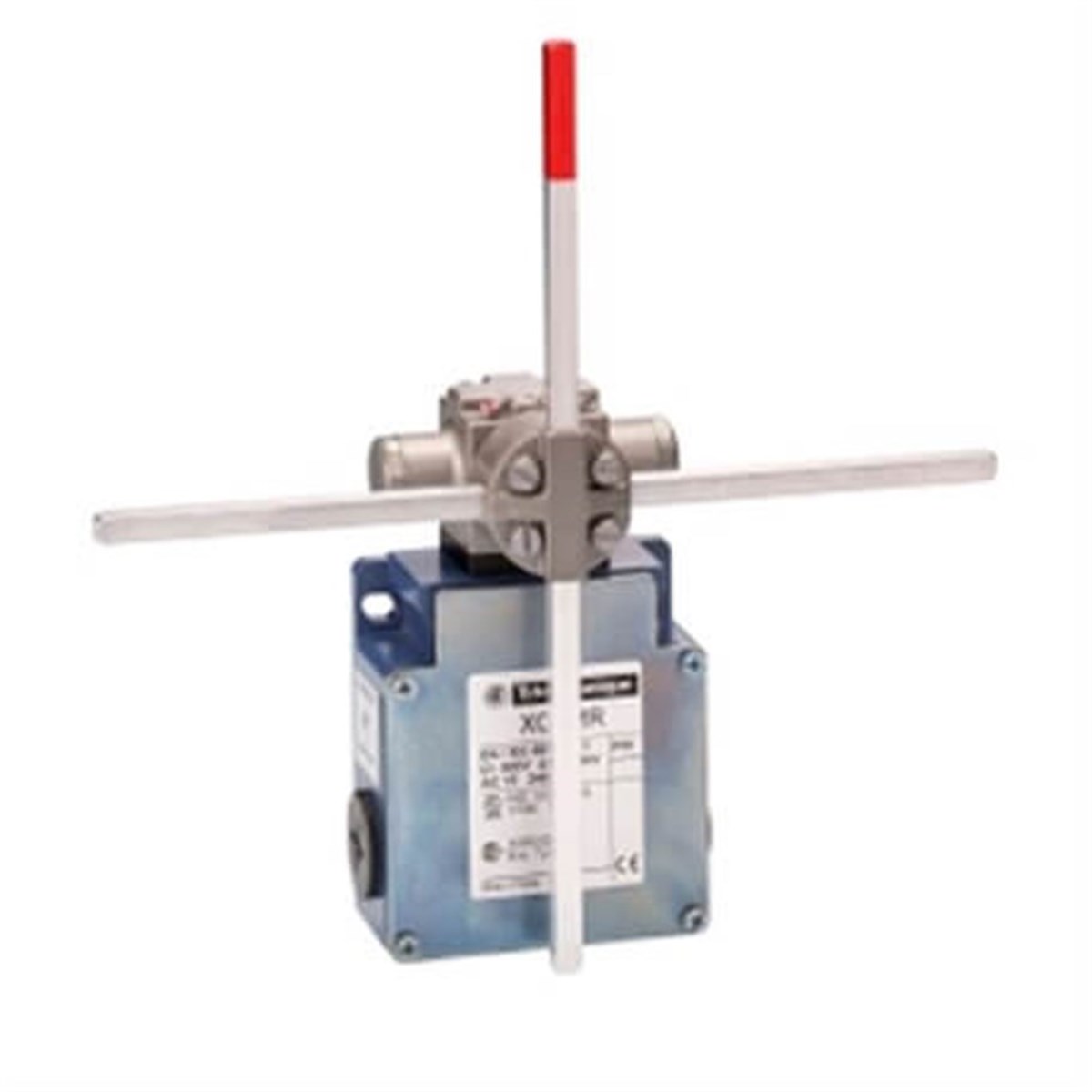

Ürün serisi	OsiSense XC
seri adı	Özel biçim
Ürün ya da bileşen tipi	Limit anahtarı
ürüne özel uygulama	Kaldırma ve mekanik işleme uygulamaları için
Ürün grubu	XCKMR
gövde tipi	Sabit
başlık tipi	Döner başlık
malzeme	Metal
gövde malzemesi	Zamak
başlık malzemesi	Zamak
sabitleme modu	Gövdeyle
çalışma başlığının hareketi	Döner
operatörün tipi	Sabit çapraz çubuk manivela metal kare çubuk 6 mm, U = 200 mm
yaklaşım tipi	Lateral approach, 2 directions
kablo girişi	3 entries tapped for Pg 13.5 cable gland, cable outer diameter: 9…12 mm
kutupların sayısı	4
kontak tipi ve düzenleme	2 x (2 NK)
kontak işlemi	Yavaş kesen, kademeli





Tamamlayıcı

anahtar çalıştırma	Hareketli parçalar aracılığıyla
elektrikli bağlantı	Screw-clamp terminals, clamping capacity: 1 x 0.5...2 x 2.5 mm²
kontak yalıtım biçimi	Zb
adımların sayısı	5 electrical positions
yön basina kontak blogu (kontrol devresi)	Yön başına 1
pozitif açıklık	Ile
pozitif açıklık minimum torku	0,75 N.m
minimum açma torku	0,5 N.m
minimum çalıştırma hızı	6 m/min
maksimum çalıştırma hızı	1.5 m/s actuation point on the rod between 65 and 95 mm
maksimum hareket açısı	-180 ° 180 °
kontak kodu gösterimi	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforming to EN/IEC 60947-5-1 appendix A Q150, DC-13 (Ue = 125 V), Ie = 0.55 A conforming to EN/IEC 60947-5-1 appendix A
[Ui] nominal yalıtım voltajı	300 V conforming to UL 508 300 V conforming to CSA C22.2 No 14 500 V (pollution degree 3) conforming to EN/IEC 60947-1
maximum resistance across terminals	25 MOhm conforming to IEC 60255-7 category 3
[Uimp] nominal darbe dayanım voltajı	IEC 60664 6 kV EN/IEC 60947-1 6 kV
kisa devre korumasi	10 A cartridge fuse, type gG
Mekanik dayanıklılık	2000000 cycles
Genişlik	200 mm
Yükseklik	118 mm
Derinlik	59 mm
Ürün ağırlığı	0,55 kg
terminallerin açıklaması ISO n°1	(11-12)NC (21-22)NC
