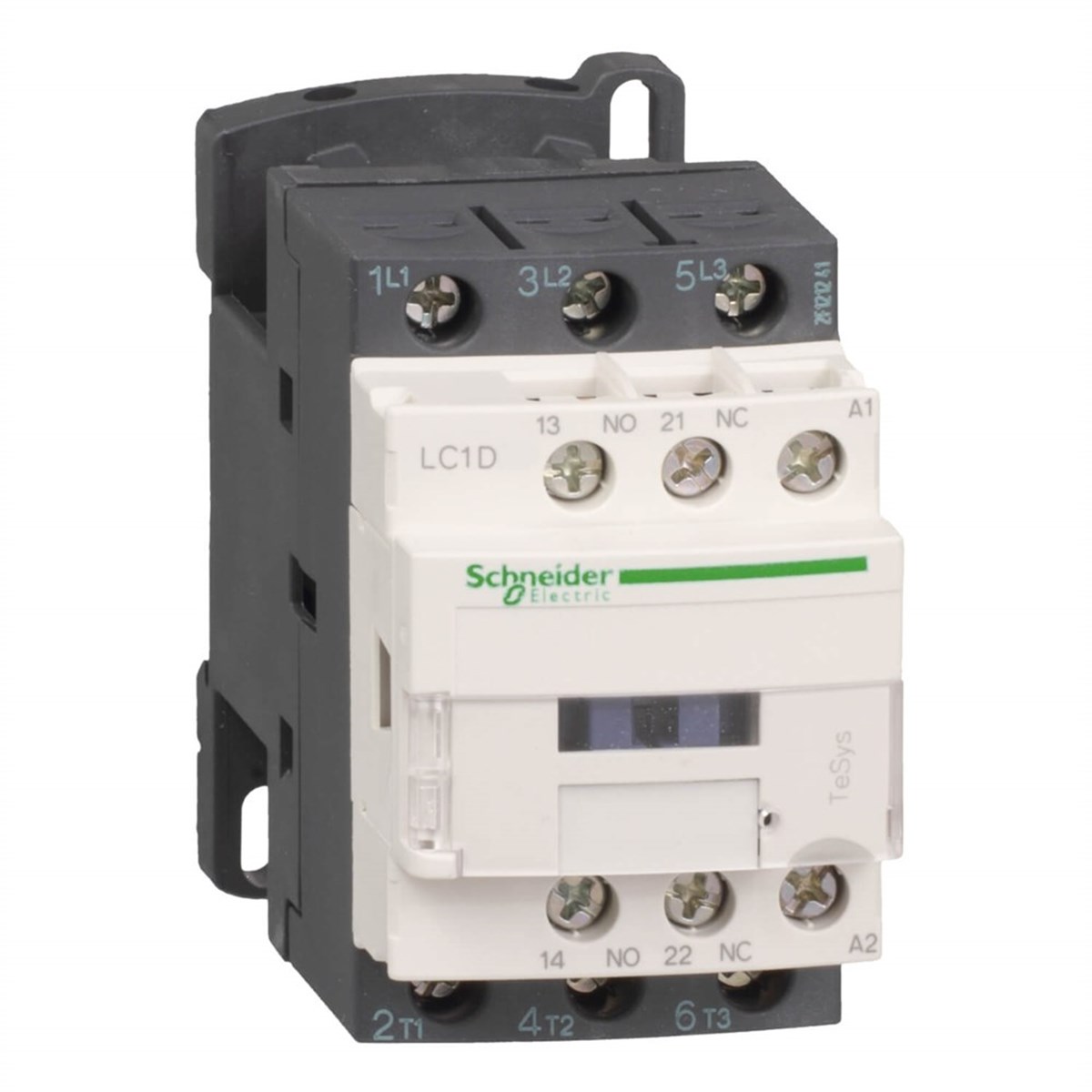

TeSys
TeSys D
Kontaktör
LC1D
Direnç yükü Motor kontrol
AC-4 AC-1 AC-3
3P
3 NA
Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
32 A (at <60 °C) at <= 440 V AC AC-3 for power circuit 50 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
7,5 kW -de 220...230 V AC 50/60 Hz (AC-3) 15 kW -de 380...400 V AC 50/60 Hz (AC-3) 15 kW -de 415...440 V AC 50/60 Hz (AC-3) 18,5 kW -de 500 V AC 50/60 Hz (AC-3) 18,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 7,5 kW -de 400 V AC 50/60 Hz (AC-4)
2 hp at 115 V AC 50/60 Hz for 1 phase motors 5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 7.5 hp at 200/208 V AC 50/60 Hz for 3 phases motors 10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 20 hp at 460/480 V AC 50/60 Hz for 3 phases motors 30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
AC -de 50/60 Hz
48 V AC 50/60 Hz
1 NA + 1 NK
6 kV 'e uygunIEC 60947
III
10 A -de <60 °C için sinyalleme devresi 50 A (at 60 °C) for power circuit
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 550 A at 440 V for power circuit conforming to IEC 60947
550 A at 440 V for power circuit conforming to IEC 60947
260 A 40 °C - 10 s for power circuit 430 A 40 °C - 1 s for power circuit 60 A 40 °C - 10 min for power circuit 138 A 40 °C - 1 min for power circuit 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG at <= 690 V coordination type 1 for power circuit 63 A gG at <= 690 V coordination type 2 for power circuit
2 mOhm - Ith 50 A 50 Hz for power circuit
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
1,65 Mcycles 32 A AC-3 Ue'de <= 440 V 1,4 Mcycles 50 A AC-1 Ue'de <= 440 V
2 W AC-3 5 W AC-1
Ile
Ray Plaka
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
LROS (Lloyds register of shipping) GL GOST RINA DNV CCC UL BV CSA
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı kablo uçsuz
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
12...22 msn kapama 4...19 ms opening
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
15 Mcycles
3600 cyc/h -de <60 °C
Yerleşik süpresör modülü olmadan
0.3...0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operational AC 50 Hz 0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz 1...1.1 Uc (60…70 °C):operational AC 50/60 Hz
70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C)
7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C)
2…3 W -de 50/60 Hz
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
25...400 Hz
5 mA için sinyalleme devresi
17 V için sinyalleme devresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
> 10 MOhm için sinyalleme devresi
IP20 ön yüz 'e uygunIEC 60529
TH 'e uygunIEC 60068-2-30
3
-40…60 °C 60…70 °C değer kaybı ile
-60…80 °C
0...3000 m
850 °C 'e uygunIEC 60695-2-1
V1 'e uygunUL 94
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Shocks contactor open: 8 Gn for 11 ms
85 mm
45 mm
92 mm
0,375 kg
0,420 kg
0,500 dm
0,920 dm
1,120 dm
Green Premium ürünü
REACh Bildirisi
Evet
Uyumlu EU RoHS Bildirisi
Çin RoHS beyanı Proaktif Çin RoHS beyanı (Çin RoHS yasal kapsamı dışında)
Çevresel Ürün Profili
Kullanım Sonu Bilgileri
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
