Ürün teslim süresi ve fiyat için iletişime geçiniz.
TeSys

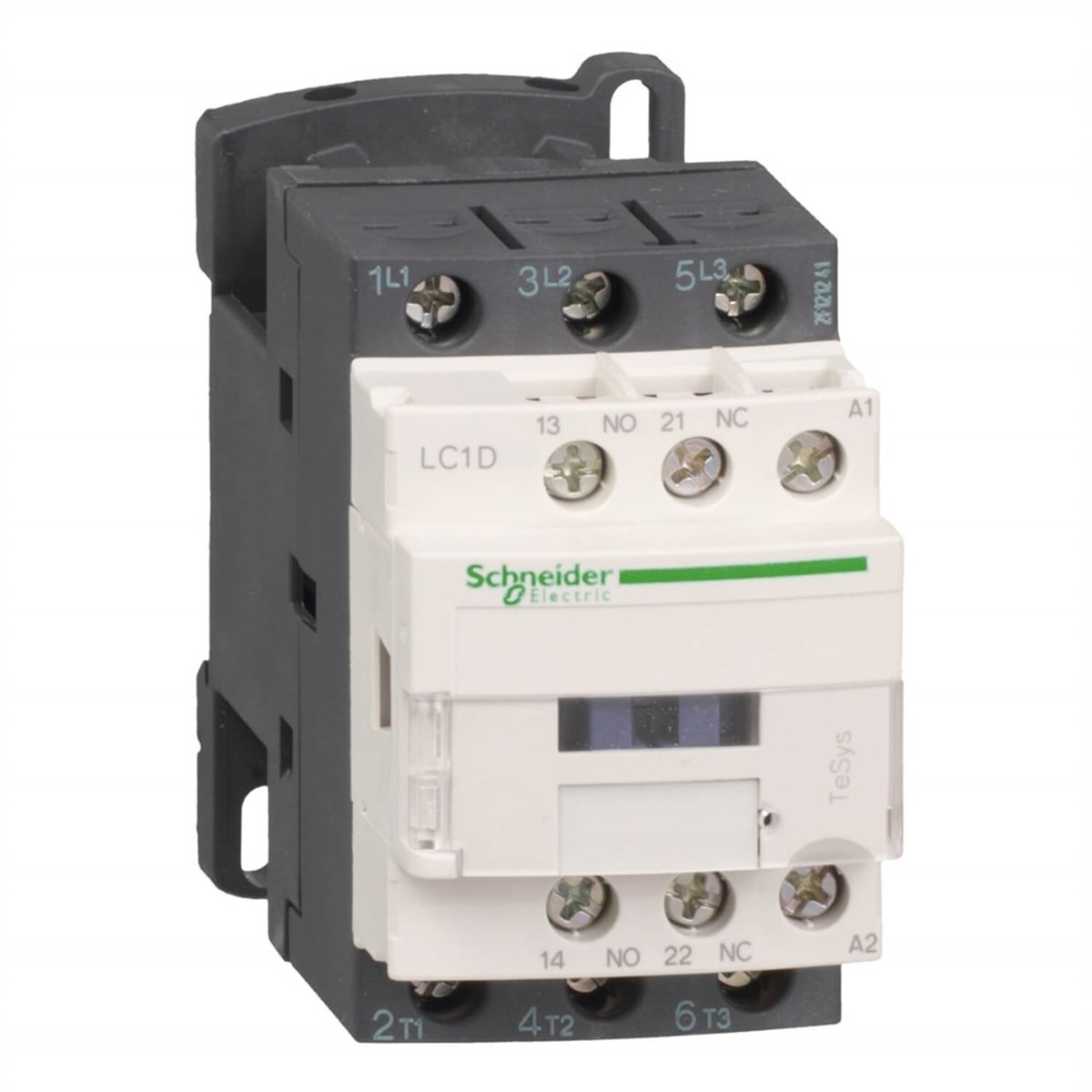

TeSys D
Kontaktör
LC1D
Motor kontrol Direnç yükü
AC-4 AC-3 AC-1
3P
3 NA
Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC
9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3) 4 kW -de 380...400 V AC 50/60 Hz (AC-3) 4 kW -de 415...440 V AC 50/60 Hz (AC-3) 5,5 kW -de 500 V AC 50/60 Hz (AC-3) 5,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 2,2 kW -de 400 V AC 50/60 Hz (AC-4)
1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar 0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
AC at 50/60 Hz
220 V AC 50/60 Hz
1 NA + 1 NK
6 kV conforming to IEC 60947
III
25 A -de <60 °C için güç devresi 10 A (at 60 °C) for signalling circuit
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC for signalling circuit conforming to IEC 60947-5-1 250 A DC for signalling circuit conforming to IEC 60947-5-1
250 A -de 440 V için güç devresi 'e uygunIEC 60947
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s for signalling circuit 120 A - 500 ms for signalling circuit 140 A - 100 ms for signalling circuit
10 A gG for signalling circuit conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination type 1 for power circuit 20 A gG at <= 690 V coordination type 2 for power circuit
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
Power circuit: 690 V conforming to IEC 60947-4-1 Power circuit: 600 V CSA certified Power circuit: 600 V UL certified Signalling circuit: 690 V conforming to IEC 60947-1 Signalling circuit: 600 V CSA certified Signalling circuit: 600 V UL certified
0.6 Mcycles 25 A AC-1 at Ue <= 440 V 2 Mcycles 9 A AC-3 Ue'de <= 440 V
1,56 W AC-1 0,2 W AC-3
Ile
Plaka Ray
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
BV LROS (Lloyds register of shipping) UL GOST GL DNV CSA RINA CCC
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end Power circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable end Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
12...22 msn kapama 4...19 ms opening
B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
15 Mcycles
3600 cyc/h 60 °C
Yerleşik süpresör modülü olmadan
0.3...0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operational AC 50 Hz 0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz 1...1.1 Uc (60…70 °C):operational AC 50/60 Hz
70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C)
7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C)
2…3 W -de 50/60 Hz
type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
25...400 Hz
5 mA for signalling circuit
17 V for signalling circuit
1.5 ms on de-energisation between NC and NO contact 1.5 ms on energisation between NC and NO contact
> 10 MOhm for signalling circuit
IP20 front face conforming to IEC 60529
TH conforming to IEC 60068-2-30
3
-40…60 °C 60…70 °C with derating
-60…80 °C
0...3000 m
850 °C conforming to IEC 60695-2-1
V1 conforming to UL 94
Vibrations contactor open: 2 Gn, 5...300 Hz Vibrations contactor closed: 4 Gn, 5...300 Hz Shocks contactor open: 10 Gn for 11 ms Shocks contactor closed: 15 Gn for 11 ms
77 mm
45 mm
86 mm
0,32 kg
PCE
1
351 g
5 cm
9,4 cm
11,3 cm
S02
20
7,27 kg
15 cm
30 cm
40 cm
P06
320
128,1 kg
80 cm
60 cm
Green Premium ürünü
REACh Bildirisi
Evet
Uyumlu EU RoHS Bildirisi
Çin RoHS beyanı Proaktif Çin RoHS beyanı (Çin RoHS yasal kapsamı dışında)
Çevresel Ürün Profili
Kullanım Sonu Bilgileri
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
